Bei der B77 gibt es mehrere Schwachstellen

zwar primitiv - aber es geht

Eine Schwachstelle davon sind die vier Kipphebel auf der Frontplatte. Die sind extrem bruchgefährdet. Wenn man beim Transport oder bei der Handhabung mit Bandkassetten nicht aneckt, leben die ewig. Dennoch, es geht ganz leicht, probieren Sie es lieber nicht. Ist einer der drei rechten Hebel abgebrochen, sieht man richtig alt aus.

Hier sehen Sie, wie ich unseren Vor/Hinterband Schalter provisorisch !! gangbar gemacht hatte.
.

ein Foto nach 2 Minuten

Die zweite Schwachstelle ist der Filter-Kondensator

Damit aus dem Netz keine hochfrequenten Störimpulse auf die analoge Elektronik durchschlagen können, werden diese ganz kleinen und sehr schnellen Stör-Impulsspitzen bereits am Netzeingang gefiltert, das heißt : kurzgeschlossen.

Doch dieser Kondensator hat es in sich. Er altert (wie alle anderen Kondensatoren auch), verträgt auch die 230 Volt nicht mehr und schließt dann aber alle Frequenzen kurz, auch die 50 Hz der 230 Volt Netzspannung - mit der vollen Kraft der 16A Netzsicherung - und das sieht dann so aus.
.

Wenn er neu ist, sieht er fast so aus

Dieser hier hat schon ein paar feine Risse, durch die er entweder austrocknet oder zusätzliche Feuchtigkeit aufnimmt und die auf Probleme hindeuten. Übrigens sieht er genauso aus wie die in den Revox Plattenspielern verbauten Kondensatoren. Die sterben inzwischen auch der Reihe nach. Und auch BRAUN Atelier Geräte haben diese Kondensatoren drinnen und "erfreuen" ganz plötzlich den Besitzer.
.

Ein wichtiger Nachtrag : Wo finde ich das Teil ?

.
Hinter der Anschlußplatte mit der Kaltgeräte- Buchse, in die das Netzkabel eingesteckt wird, dort ist (hinten" drauf) der defekte Entstörkondensator plaziert.
.

Wenn er alt ist, ich meine 40 Jahre alt geworden .....

..... sieht er so aufgeplatzt aus und sie sehen und riechen es weiträumig. Also nicht nur, daß die 10 Ampere Sicherung raus geflogen war, es stinkt barbarisch.

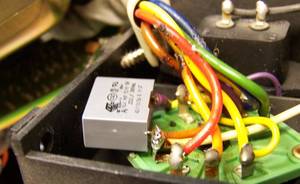

Und wenn er repariert ist, sieht er so aus

Vor allem, es muß eine neue 275 Volt Type sein, am besten mit 0,22 uF.
.

vieleicht für die nächsten 40 Jahre ???

Noch ein Beispiel finden Sie hier :

http://www.hifimuseum.de/2526.html - ein Philips Labornetzteil.
.
Mehr über diese Kondensatoren finden Sie hier :

http://www.hifimuseum.de/bauteile-und-komponenten.html

und hier sollten Sie anfangen zu lesen :

http://www.hifimuseum.de/kondensatoren-01.html
.
eine spezielle Seite aus Dez. 2022 über diese Teile

http://www.hifimuseum.de/kondensatoren-05.html

.
